T30 Smart Alarmlösung
May 14, 2026
1. Herausforderungen und Probleme
In modernen Sicherheits-, Überwachungs- und Gebäudeautomationssystemen stehen Anwender oft vor einem gemeinsamen Problem: Viele verschiedene Alarmgeräte und -ausrüstungen funktionieren unabhängig voneinander und können nicht in einem einheitlichen System verwaltet werden. Die
Notrufknöpfe, Temperaturfühler, Gassensoren, Überwachungskameras, Lautsprecher und Zutrittskontrollsysteme sind voneinander isoliert. Es ist schwierig, alle Alarmstatus zentral zu erfassen und die Geräte automatisch zusammenarbeiten zu lassen. Dadurch verzögert sich die Ereigniserkennung und die Reaktion im Notfall ist langsam. Anwender benötigen ein All-in-One-Gerät, um all diese Geräte einfach zu verbinden, zu vereinheitlichen, zu steuern und zu verwalten.
2. Produkteinführung

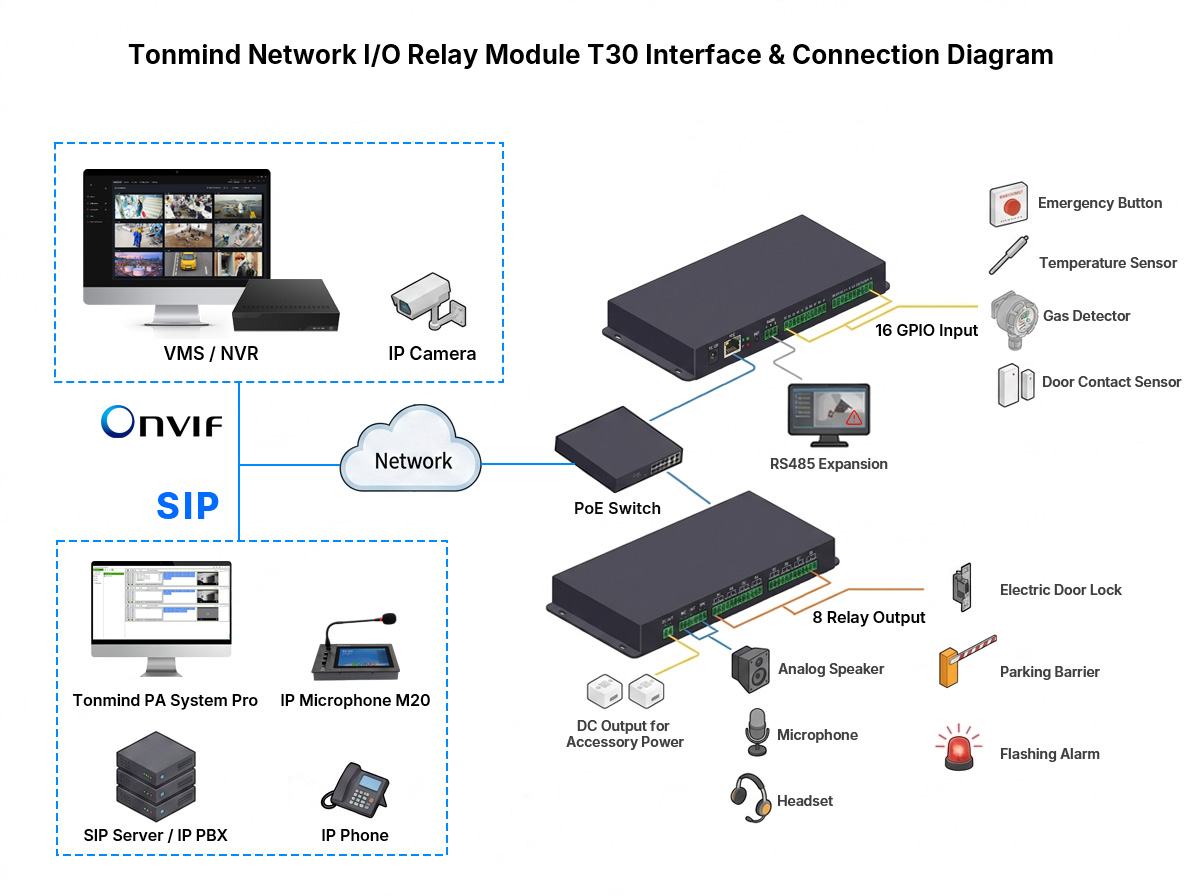

Der Tonmind Netzwerk-E/A-Relaismodul SIP-T30 ist ein leistungsstarker und integrierter Netzwerkcontroller, der zur Lösung dieser Probleme entwickelt wurde. Er vereint Signaleingang, Fernsteuerung, Audio-Intercom, Rundfunk und Netzwerkkommunikation in einer stabilen Einheit.
● Es bietet 16 GPIO-Eingangsports zum Empfangen von Signalen von Notrufknöpfen, Temperatursensoren, Gasdetektoren und anderen Alarmgeräten.
● Es bietet 8 Relais-Ausgangsports um Fernsteuerungsbefehle an Alarmanlagen, Türschlösser, Parkschranken, Beleuchtung und andere Geräte zu senden.
● Es unterstützt Mikrofon-Eingang, Headset-Ausgang und Lautsprecher-Ausgang für Echtzeit-Sprachübertragung und Zwei-Wege-Intercom.
● Es hat ein DC-Ausgang das kleine externe Sensoren und Module direkt mit Strom versorgen kann.
● Es unterstützt beides PoE- und 12-V-Gleichstromeingang für eine flexible und einfache Installation.
Der SIP-T30 unterstützt umfangreiche Netzwerkprotokolle:
SIP, ONVIF, HTTP, HTTPS, IPv4, TLS, RTSP, RTP, RTCP, DHCP, DNS, NTP, TCP, UDP, IGMP, ICMP, ARP.
● SIP-Protokoll Das Modul kann sich mit SIP-Servern und IP-PBX-Systemen verbinden. Alarme und Ereignisse können an den Server gesendet werden, und IP-Telefone können über das T30 Steuerbefehle senden oder Live-Übertragungen durchführen.
● ONVIF-Protokoll Das Modul ist dadurch vollständig kompatibel mit CCTV-Systemen. Es verbindet Alarmgeräte, IP-Kameras, Videomanagementsysteme (VMS) und Netzwerkrekorder (NVR) miteinander, sodass Benutzer den Gerätestatus überprüfen, Steuerungsanweisungen senden und auf Ereignisse über eine einheitliche Plattform reagieren können.
● Alle Konfigurationen lassen sich einfach über eine benutzerfreundliche Oberfläche einstellen. Web-Verwaltungsschnittstelle Die

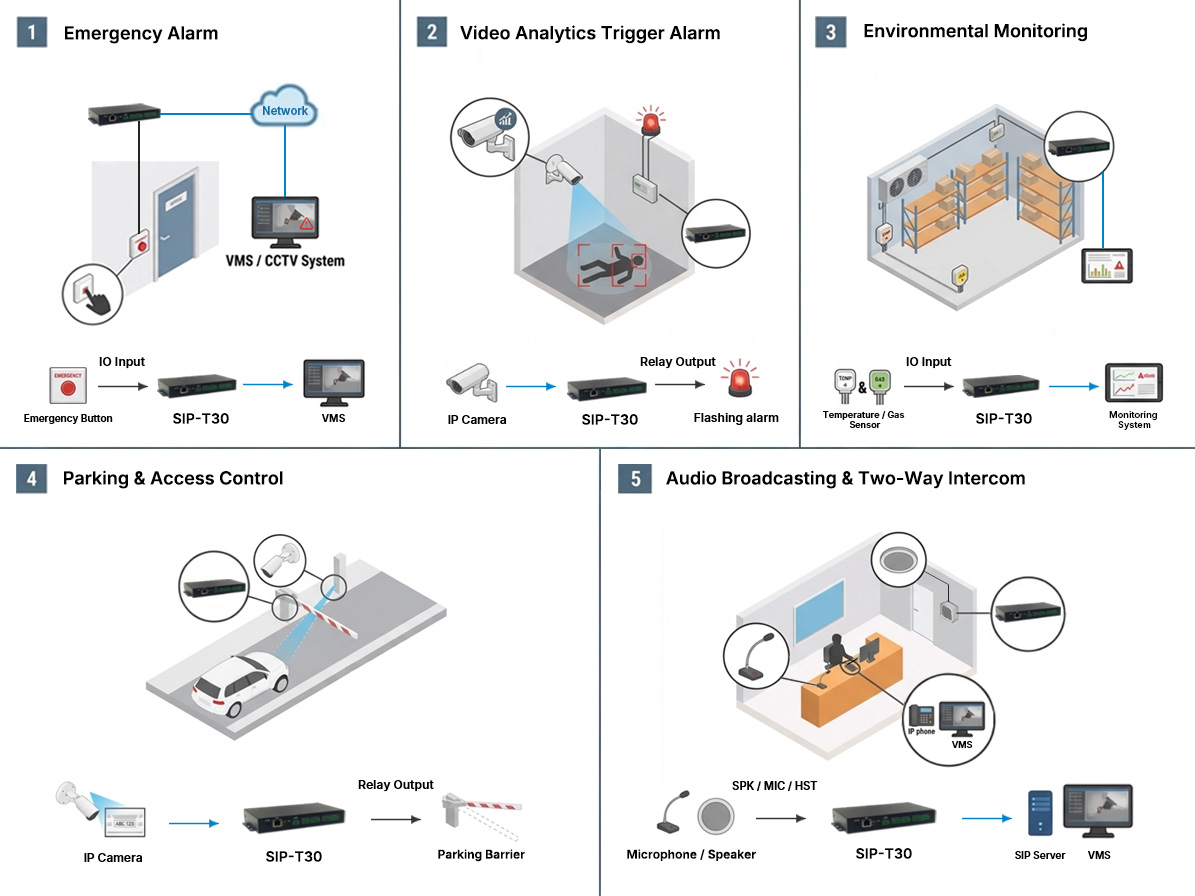

3. Typische Anwendungsszenarien
Anwendungsszenario 1 – Integration von Notfallalarmen
Über eine Kabelverbindung kann ein Notrufknopf an den GPIO-Eingang des SIP-T30 angeschlossen werden. Nach Betätigung des Knopfes sendet der T30 das Alarmereignis über das Netzwerk an das Videoüberwachungssystem (VMS) oder die Videoüberwachungsanlage (CCTV) mittels des ONVIF-Protokolls. Die
Dadurch können die Bediener im Überwachungszentrum Alarmmeldungen sofort erhalten und die zugehörigen Kamerabilder schnell überprüfen, um im Notfall schneller reagieren zu können.
Arbeitsablauf:
Notruftaste → GPIO-Eingang → SIP-T30 → Netzwerk → Videoüberwachungssystem (VMS/CCTV)
Anwendungsszenario 2 – Videoanalyse löst Sicherheitsalarm aus
Eine IP-Kamera kann mithilfe von Videoanalysen Notfallereignisse wie Stürze, gefährliches Verhalten oder Einbrüche erkennen. Nach der Erkennung sendet die Kamera das Ereignis über das Netzwerk an den SIP-T30.
Der T30 kann dann über Relaisausgänge externe Alarmgeräte wie blinkende Warnleuchten, Sirenen oder Lautsprecher aktivieren, um das Sicherheitspersonal und die Überwachungskräfte zu benachrichtigen.
Arbeitsablauf:
IP-Kamera → Netzwerk → SIP-T30 → Relaisausgang → Alarmgerät
Dadurch entsteht ein aktives Sicherheitsreaktionssystem, das Videoanalyse mit Echtzeit-Alarmverknüpfung kombiniert.
Applica tionsszenario 3 – Umweltüberwachung und Benachrichtigung
Umweltsensoren wie Temperatur- oder Gasdetektoren können an die GPIO-Eingänge des SIP-T30 angeschlossen werden. Bei Erkennung von Anomalien sendet der T30 Alarminformationen über das Netzwerk an das Überwachungssystem.
Dies ermöglicht es den Nutzern, Überwachungsbenachrichtigungen in Echtzeit zu erhalten und schnell auf Umweltrisiken zu reagieren.
Arbeitsablauf:
Temperatur-/Gassensor → GPIO-Eingang → SIP-T30 → Netzwerk → Überwachungssystem
Diese Lösung eignet sich für Serverräume, Fabriken, Lagerhallen und Umgebungen zur Geräteüberwachung.
Anwendungsszenario 4 – Integration von Parken und Zutrittskontrolle
Eine IP-Kamera mit Kennzeichenerkennung kann Fahrzeugerkennungsereignisse über das Netzwerk an den SIP-T30 senden. Der T30 kann dann angeschlossene Türschlösser oder Parkschranken über Relaisausgänge steuern.
Wird ein berechtigtes Fahrzeug erkannt, öffnet sich die Parkschranke bzw. die Einfahrtsschranke automatisch.
Arbeitsablauf:
IP-Kamera → Netzwerk → SIP-T30 → Relaisausgang → Parkschranke / Türschloss
Diese Lösung eignet sich ideal für intelligente Parksysteme und Anwendungen zur Fahrzeugzugangsverwaltung.
Anwendungsszenario 5 – Audioübertragung und Zwei-Wege-Intercom
Analoge Lautsprecher und Mikrofone lassen sich über die Lautsprecher- und Mikrofonschnittstellen direkt an das SIP-T30 anschließen. Über SIP-Server, Videomanagementsysteme (VMS) oder Videoüberwachungssysteme (CCTV) können Bediener das T30 für Live-Übertragungen, Notfalldurchsagen und die Zwei-Wege-Kommunikation nutzen.
Die Überwachungszentrale kann über angeschlossene Lautsprecher aus der Ferne Anweisungen, Warnungen oder Notfallbenachrichtigungen in Echtzeit übermitteln.
Arbeitsablauf:
Lautsprecher/Mikrofon → SIP-T30 → Netzwerk → SIP-Server/VMS/CCTV-System
Dadurch wird der SIP-T30 zu einer flexiblen Lösung für die Kombination von Sicherheitsüberwachung und IP-Audiokommunikation.
Anwendungsszenario 6 – RS485 Modbus-Gerätesteuerung
Der SIP-T30 unterstützt die RS485-Kommunikation mit dem Modbus-Protokoll und ermöglicht so die direkte Verbindung von Steuerungssystemen, SPS-Plattformen oder Automatisierungssystemen mit dem Gerät.
Mithilfe von Modbus-Befehlen können Benutzer den Ein-/Aus-Status der Relais 1–8 fernsteuern und den Eingangsstatus der Eingänge 1–16 überwachen. Dadurch eignet sich der T30 für Projekte zur industriellen Automatisierung und zur Integration in intelligente Gebäude.
Abschluss
Das Tonmind Netzwerk-I/O-Relaismodul SIP-T30 ist mehr als nur ein Relais-Controller. Es ist ein intelligentes Integrationsgerät, das die Verbindung von Alarmanlagen, Videoüberwachungssystemen, Audiosystemen, Umweltsensoren und Automatisierungsplattformen zu einem einheitlichen Netzwerk ermöglicht.
Durch die Kombination von GPIO-Alarmintegration, Relaissteuerung, SIP-Kommunikation, ONVIF-CCTV-Integration, RS485-Modbus-Unterstützung, Audioübertragung und Zwei-Wege-Intercom-Funktionen hilft der SIP-T30 Anwendern beim Aufbau intelligenterer, schnellerer und effizienterer Sicherheits- und Automatisierungssysteme.
Es ist eine ideale Lösung für intelligente Gebäude, Videoüberwachungsprojekte, industrielle Automatisierung, IP-PA-Systeme, Parkraummanagement, Zutrittskontrolle und Fernüberwachungsanwendungen.
